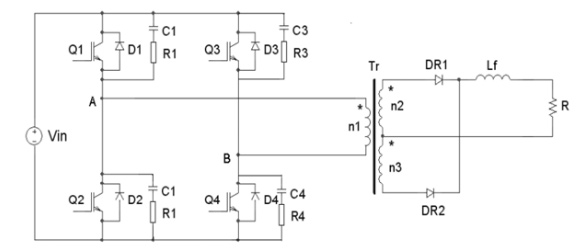

焊機是一種特殊電源，輸出負載是電弧，有空載、短duan路lu的de過guo程cheng，焊han接jie電dian源yuan必bi須xu滿man足zu焊han接jie過guo程cheng穩wen定ding性xing的de要yao求qiu。在zai許xu多duo場chang合he下xia，焊han接jie過guo程cheng是shi由you人ren來lai操cao作zuo完wan成cheng，電dian源yuan輸shu出chu端duan經jing常chang要yao接jie觸chu到dao人ren的de身shen體ti，所suo以yi焊han接jie電dian源yuan除chu滿man足zu焊han接jie過guo程cheng的de要yao求qiu外wai，還hai要yao滿man足zu人ren身shen的de安an全quan要yao求qiu，逆ni變bian焊han機ji基ji本ben結jie構gou框kuang圖tu如ru下xia圖tu所suo示shi，電dian網wang供gong電dian以yi國guo內nei三san相xiang380v為例。輸入380v三相交流電經整流後，變成520v左右的高壓直流，經逆變器變成高頻交流，經變壓器降壓、整流濾波後變為平滑直流電供焊接使用。
隨著逆變電路拓撲形式的發展和半導體器件的成熟，出現了逆變焊機。逆變焊機的電路結構一般是采用整流—逆變—再整流的過程，即是交流—直流—交流。由於逆變過程中工作頻率提高，因此控製過程的動態特性得到提高，也使得焊機體積小、重量輕。而IGBTgonglvqijianjuyouchangxiaoyingguandianyaqudongdetedian，dianyadengjihedianliurongliangxiangbichangxiaoyingguandadeduo，yinerzaizhongdagonglvdenibianhanjizhonghuodeguangfanyingyong，qigongzuopinlvda20khz以上，電路形式以半橋和全橋為主，焊機輸出容量等級可達2000A，現在IGBT逆變焊機成為主流，覆蓋了焊條電弧焊、氬弧焊、CO2氣體保護焊、熔化極氬弧焊、埋弧焊、切割機等所有弧焊電源領域。
| Product Name | Bvces(V) | Package | Ic(A) | Vge(th)(V) | Vce(sat)(V) |
|---|---|---|---|---|---|
| SGT40N60FD1P7 | 600 | TO-247-3L | 40 | 4.0~6.5 | <2.7 |
| SGT60N60FD1P7 | 600 | TO-247-3L | 60 | 4.0~6.5 | <2.7 |
| SGT25T120FDM1P7 | 1200 | TO-247-3L | 25 | 3.5~7.5 | <2.6 |
| SGT40T120FD3P7 | 1200 | TO-247-3L | 40 | 3.5~7.5 | <2.8 |
